ארון מייצגים המחלקה לאלקטרוניקה פיסיקאלית

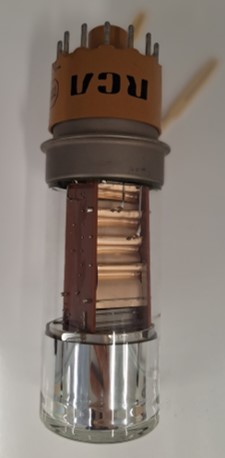

גלאי אופטי משנת 1968

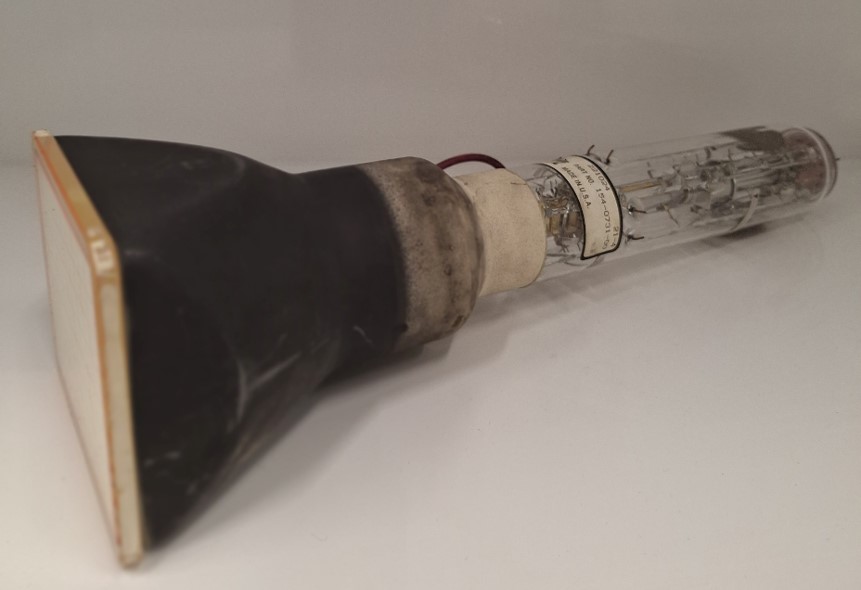

שפופרת קרן קתודית ששמשה כצג של אוסילוסקופ

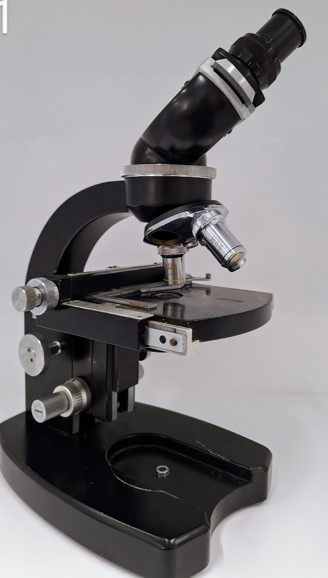

מיקרוסקופ אופטי מורכב משנות ה 70 (נתרם על ידי ד"ר שרה אלנבוגן). מאמינים שהמיקרוסקופ האופטי הראשון נבנה בשנת 1590 ומאז רעיון המיקרוסקופ שוכלל רבות והורחב למיקרוסקופים אלקטרוניים, מיקרוסקופי שדה קרוב, מיקרוסקופי כוח אטומי ועוד, המשמשים ככלים מרכזיים למחקר מדעי ופיתוח טכנולוגי רב תחומי.

https://en.wikipedia.org/wiki/Optical_microscope

לייזר אלקטרונים חופשיים ( FEL) Free Electron Laser

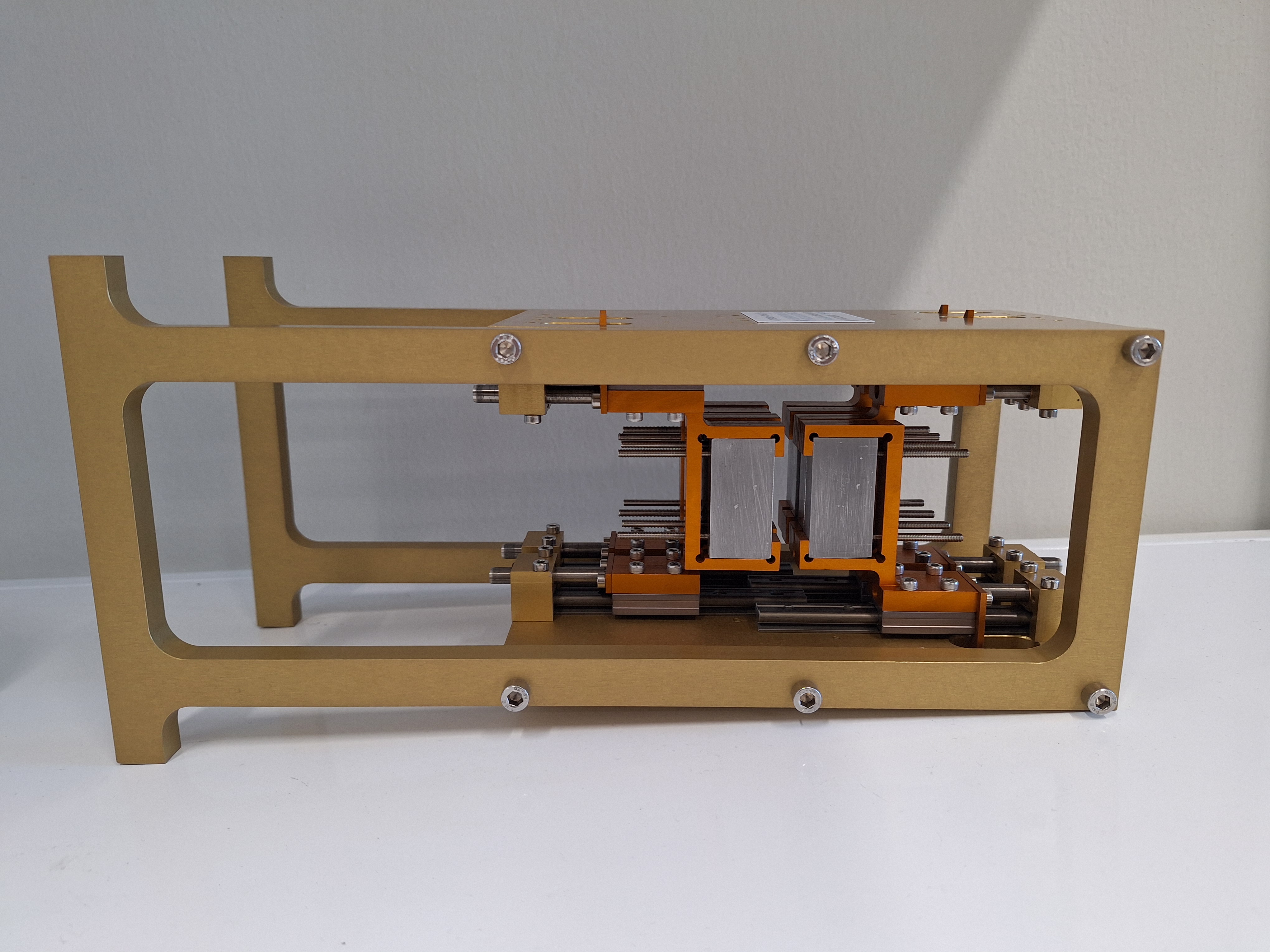

1. קטע של WIGGLER שמורכב ממערך מחזורי של מגנטים. השדה המגנטי המחזורי גורם לתנודה בממד הרוחבי של אלומת אלקטרונים מואצת במאיץ אלקטרוני (6MeV). האלקטרונים המואצים עוברים בוואקום דרך המערך וכתוצאה מתנודתם פולטים קרינה בתחום תדרי טרהרץ.

מייצג הדגם של WIGGLER  נבנה במסגרת פרויקט ה- “THz SUPERADIANT FEL”  הישראלי המשותף לאוניברסיטת תל אביב ואריאל.

https://www.theisraelifel.sites.tau.ac.il/

https://www.ariel.ac.il/wp/fel/

FEL- הוא מקור קרינה קוהרנטי מבוסס על מאיץ אלקטרונים. מקורות אלה פועלים בעולם בכל התחום הספקטרלי ממיקרוגל עד RAY-X.

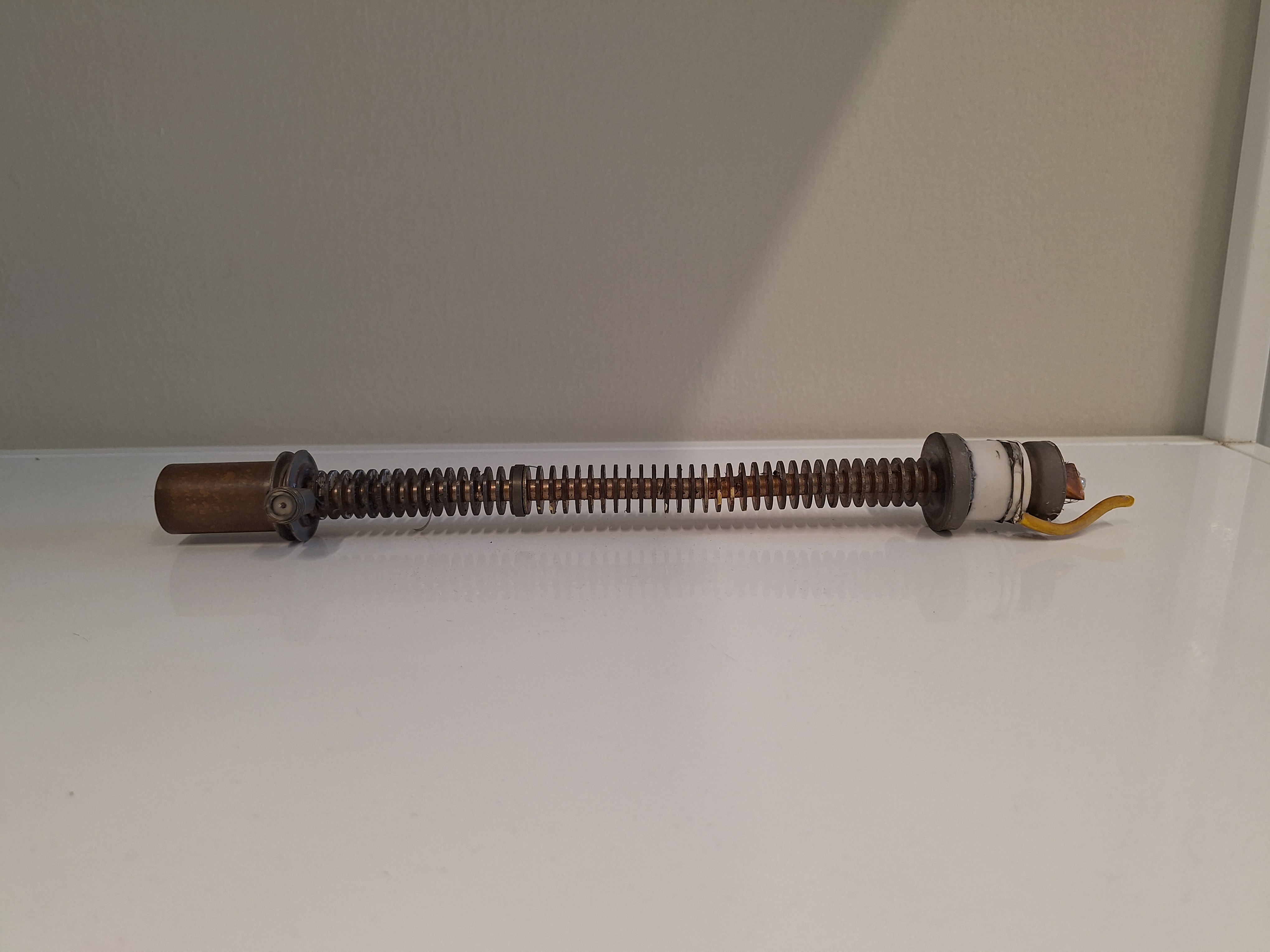

2. שפורפרת גל נע (TWT) TRAVELING WAVE TUBE

שפורפרת וואקום המשמשת כמגבר מיקרוגל ומבוססת על הפקת אנרגיה מאלומת אלקטרונים מואצת (10keV).

ה-TWT משמש למכ"מ ולתקשורת. שפורפרת זאת יוצרה "באלתא" ונתרמה במסגרת שת"פ עם קבוצת ה -FEL.

3. Ion Gauge - מד תת-לחץ למערכת וואקום.
